прибор для испытания волокна

многофункциональный портативный otdr x2100

Новые продукты

многофункциональный портативный otdr x2100

Доступны различные длины волны и динамические диапазоны

Сенсорная и прочная физическая кнопка, прочный дизайн

Отлично подходит для измерения на близких расстояниях, мертвая зона: 0,8 м

Максимальное разрешение выборки: 5 см

VFL, измеритель мощности, лазерный источник, GPS, Wi-Fi / Bluetooth, IOT являются дополнительными

  • Предмет номер.:

    X2100
  • Цвет:

    Standard
Сведения о продукте

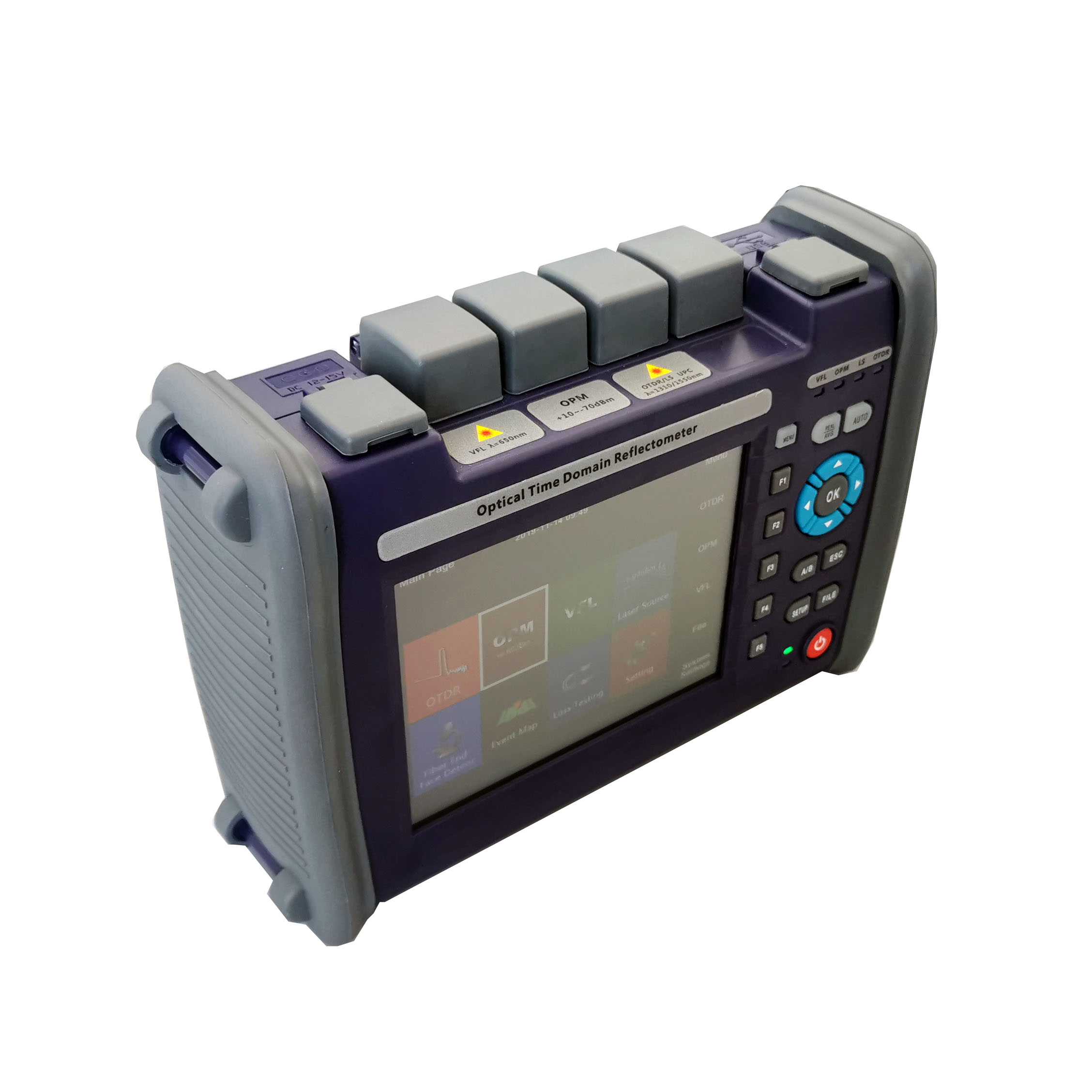

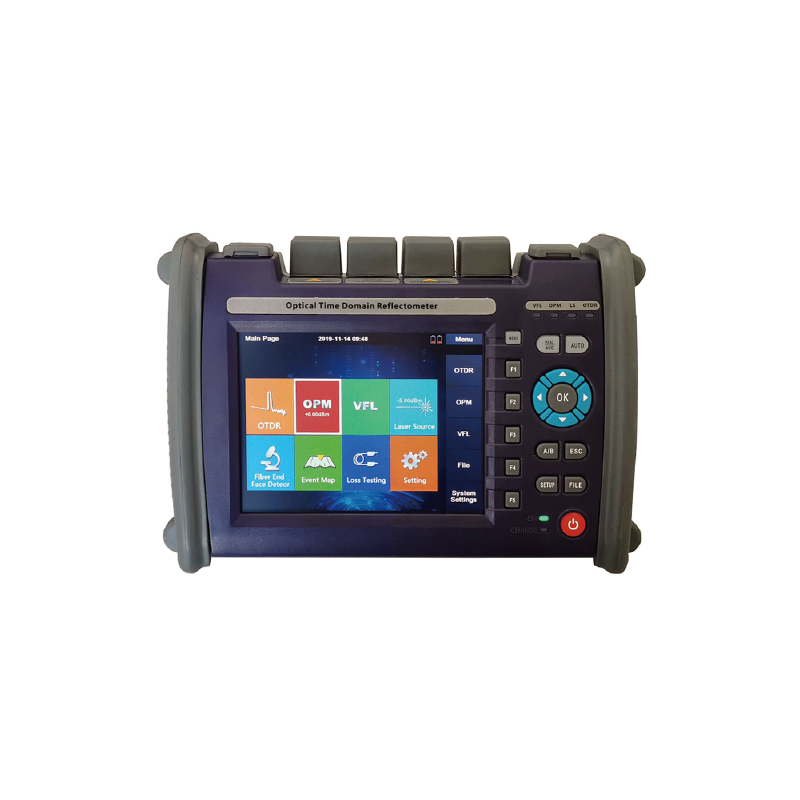

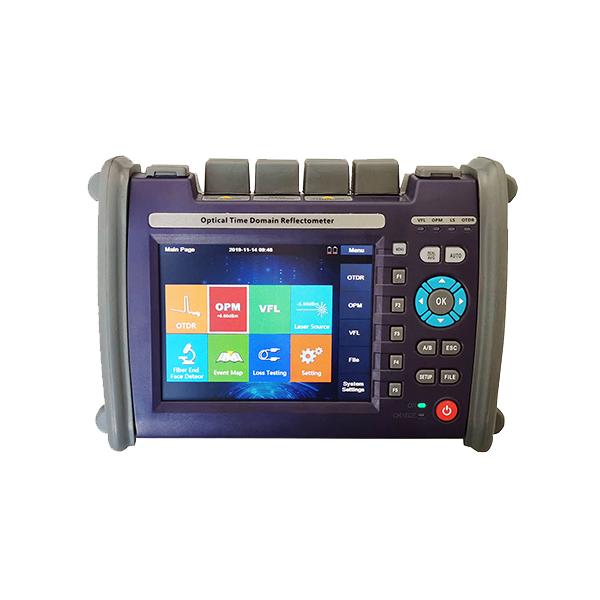

Многофункциональный рефлектометр серии X-2100


OTDR серии X-2100 изготовлен с терпением и осторожностью, следуя национальным стандарты для объединения богатого опыта и современных технологий, при условии строгие механические, электронные и оптические испытания и обеспечение качества; в с другой стороны, новый дизайн делает X-2100 более умным, компактным и многоцелевой. Хотите ли вы обнаружить канальный слой в конструкции и установка оптической сети или продолжить эффективное обслуживание и устранение неполадок, X-2100 может быть вашим лучшим помощником.

особенности

  • Доступны различные длины волны и динамические диапазоны
  • Сенсорная и прочная физическая кнопка работают вместе для идеального пользовательского опыта
  • Отлично подходит для измерения на близких расстояниях, мертвая зона: 0,8 м
  • Максимальное разрешение выборки: 5 см
  • Поддержка нескольких функций анализа результатов тестирования: возврат потерь сегмента, возврат потерь точки события, сравнение нескольких кривых, быстрые снимки экрана.
  • Полный интерфейс пользовательских данных : USB (Тип A), MINI USB, SD-карта.
  • VFL, измеритель мощности, лазерный источник, GPS, Wi-Fi / Bluetooth, IOT не являются обязательными.
  • Удобный графический дизайн, простота в эксплуатации.


Приложения

  • Тест FTTX с сетями PON
  • Тестирование сети CATV
  • Тестирование доступа к сети
  • Тестирование локальной сети
  • Тестирование сети метро
  • Лабораторные и заводские испытания
  • Устранение неполадок в реальном времени


Характеристики

длина волны ( Максимум : 4 )

Одиночный режим

многорежимный

1310nm , 1550nm , 1625nm , 1650 нм

850нм , 1300nm

Динамический диапазон (дБ)

26 ~ 42dB

28dB / 30dB

Событие / Затухание мертвой зоны

0,8м / 4м

1.2м / 5м

Минимальное разрешение выборки

0.0

Максимальная точка отбора проб

256 , 000

линейность

0.05dB / дБ

Разрешение потери

0.001dB

Разрешение по расстоянию

0.01M

Расстояние точность

± (1m + Диапазон × 3 × 10 -5 + Разрешение выборки) ( Независимо от показателя преломления )

объем памяти

& GT; 100000

я nterface

USB ( Введите × 1 , Тип Б × 1 )

аккумулятор

Емкость одной батареи : 7.4V / 2500mAh , Стандарт два

T емпера тура

Е температура окружающей среды : - 10 ℃ ~ 50 ℃ ; Температура хранения : - 20 ℃ ~ 70

влажность

≤95% ( Нет конденсации )

Размер/ W восемь

215 × 1 55 × 68 мм / 1 0,1 кг ( в том числе аккумулятор )


Дополнительные модули

модуль

параметр

Заметка

VFL

1-20mW

10 мВт по умолчанию

OPM

Вариант А : -10dBm ~ -70dBm; Вариант Б : + 23dBm ~ -50dBm

Вариант А по умолчанию

Лазерный источник

Выход : -5dBm ± 2dB , частота : CW / 270Hz / 1кГц / 2KHz

GPS / GNSS

Индивидуальные

WIFI / Bluetooth

Индивидуальные

Модуль IOT

Индивидуальные


Еще вопросы, не стесняйтесь обращаться к нам!


запросить бесплатное предложение

В настоящее время продукция и услуги Shinho широко применяются в технике связи, домашней сети, производстве оптических устройств, научных исследованиях и т. д. они экспортируются в Европу, Северную Америку, Африку, Южную Америку и другие азиатские страны. любой запрос, пожалуйста, не стесняйтесь обращаться к нам!
