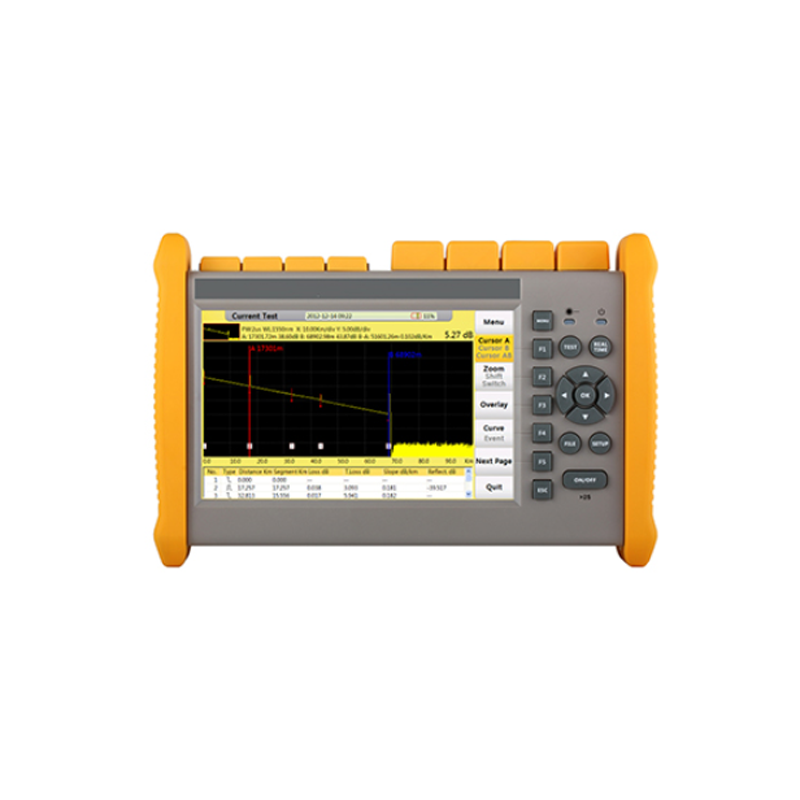

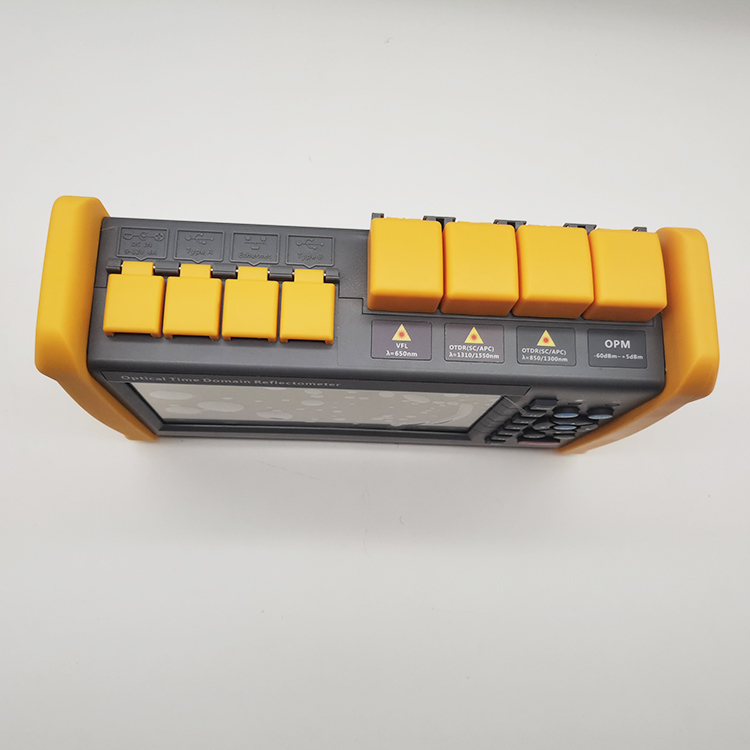

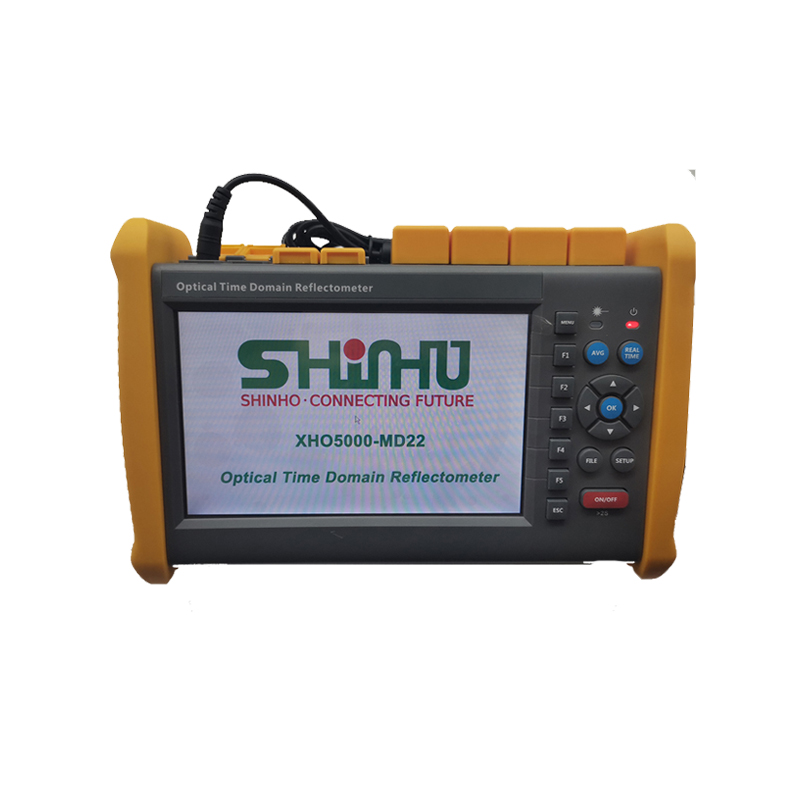

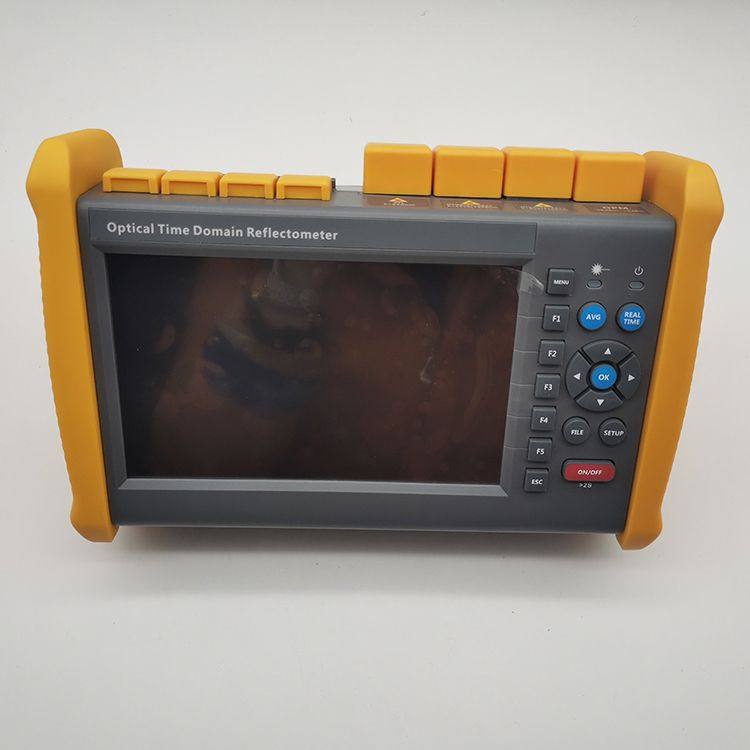

Ручной рефлектометр X-50


X-50 OTDR производится с терпением и осторожностью, следуя национальным стандарты для объединения богатого опыта и современных технологий, при условии строгие механические, электронные и оптические испытания и обеспечение качества; в с другой стороны, новый дизайн делает X-50 более умным, компактным и многоцелевой. Хотите ли вы обнаружить канальный слой в конструкции и установка оптической сети или продолжить эффективное обслуживание и устранение неполадок, X-50 может быть вашим лучшим помощником.

Характеристики

  • Интегрированный дизайн, умный и прочный
  • Степень защиты IP65, наружная усиленная
  • 7-дюймовый антибликовый ЖК-экран
  • Модуль онлайн-тестирования PON (1625 нм) является дополнительным
  • Модуль тестирования MMF (850/1300 нм) является дополнительным
  • Поддержка многоязычного отображения и ввода

Приложения

  • Тест FTTX с сетями PON
  • Тестирование сети CATV
  • Тестирование доступа к сети
  • Тестирование локальной сети
  • Тестирование сети метро
  • Лабораторные и заводские испытания
  • Устранение неполадок в реальном времени



Характеристики


генеральный технические характеристики

измерение

253 × 168 × 73.6
1,5 кг (включая батарею)

дисплей

7-дюймовый TFT-LCD со светодиодной подсветкой (функция сенсорного экрана не является обязательной)

Интерфейс

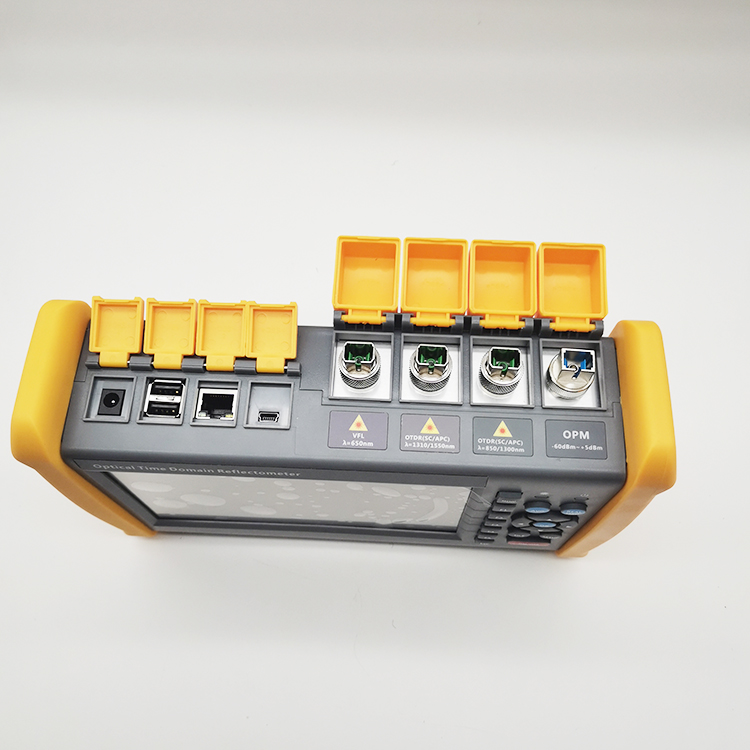

1 × порт RJ45, 3 × порт USB (USB 2.0, тип A USB × 2, тип B USB × 1)

Источник питания

10 В (постоянный ток), 100 В (переменный ток) до 240 В (переменный ток), 50 ~ 60 Гц

аккумулятор

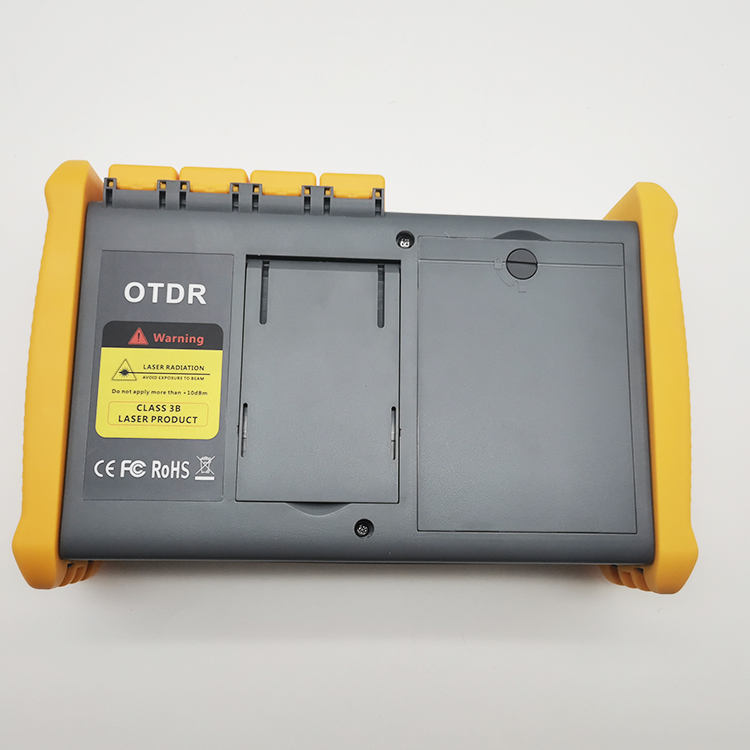

7,4 В (DC) / 4,4 Ач литиевая батарея (с сертификацией воздушного движения)
Время работы: 12 часов [1], Telcordia GR-196-CORE
Время зарядки: & lt; 4 часа (выключение)

Энергосбережение

Подсветка выключена: отключено / от 1 до 99 минут
Автоматическое отключение: отключить / от 1 до 99 минут

Хранилище данных

Внутренняя память: 4 ГБ (около 40 000 групп кривых)

язык

По выбору пользователя (английский, упрощенный китайский, традиционный китайский, французский, корейский, русский, испанский и португальский - свяжитесь с нами для доступности других)

экологическая

условия

Рабочая температура и влажность: -10   ~ + 50, ≤95% (без конденсации)
Температура и влажность хранения: -2   ~ + 70, ≤95% (без конденсации)
Пруф: IP65 (IEC60529)

аксессуары

Стандарт: основной блок, адаптер питания, литиевая батарея, адаптер FC, USB-шнур, руководство пользователя, CD-диск, сумка для переноски
Опционально: адаптер SC / ST / LC, адаптер для неизолированного волокна

Технический параметр

Тип   [2]

Длина волны тестирования
(MM: ± 20 нм, SM: ± 10 нм)

Динамический диапазон (дБ) [3]

Мертвая зона события / затухания (м) [4]

Х-50-М21

850/1300

19/21

0,8 / 4

Х-50-MD21

850/1300
1310/1550

19/21
35/33

0,8 / 4
1/4

Х-50-MD22

850/1300
1310/1550

19/21
40/38

0,8 / 4
1/4

Х-50-D26

1310/1550

26/24

0,8 / 4

X-50 -D32

1310/1550

32/30

0,8 / 4

Х-50-D35

1310/1550

35/33

0,8 / 4

Х-50-D40

1310/1550

40/38

1/4

Х-50-D43

1310/1550

43/41

1/5

Х-50-D45

1310/1550

45/43

1/5

Х-50-T40F

1310/1550/1625

40/38/38

1/4

Х-50-T43F

1310/1550/1625

43/41/41

1/5

Х-50-T45F

1310/1550/1625

45/43/43

1/5

Х-50-TC35F

1310/1550/1650

35/33/31

0,8 / 4

Х-50-TP35

1310/1490/1550

35/33/33

0,8 / 4

Тестовый параметр

Ширина импульса

Одиночный режим: 3 нс, 5 нс, 10 нс, 20 нс, 50 ​​нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Мульти-режим: 3 нс, 5 нс, 10 нс, 20 нс, 50 ​​нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс

Расстояние тестирования

Одиночный режим: 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км
Мульти-режим: 500 м, 2 км, 5 км, 10 км, 20 км, 40 км

Разрешение выборки

Минимум 5 см

Точка отбора проб

Максимум 128 000 баллов

линейность

≤0.05dB / дБ

Индикация шкалы

Ось X: 4 м ~ 70 м / дел, ось Y: минимум 0,09 дБ / дел

Разрешение по расстоянию

0.01M

Точность расстояния

± (1 м + расстояние измерения × 3 × 10-5 + разрешение выборки) (исключая неопределенность IOR)

Точность отражения

Одиночный режим: ± 2 дБ, многорежимный: ± 4 дБ

Настройка IOR

1,4000 ~ 1,7000, шаг 0,0001

Единицы

Км, миль, футов

Формат трассировки рефлектометра

Telcordia универсальный, SOR, выпуск 2 (SR-4731)
OTDR: выбираемая пользователем автоматическая или ручная настройка

Режимы тестирования

Визуальный дефектоскоп: видимый красный свет для идентификации волокна и устранения неисправностей
Источник света: стабилизированный источник света (CW, 270 Гц, 1 кГц, 2 кГц)
Зонд для полевого микроскопа

Анализ волоконных событий

-Отражающие и неотражающие события: от 0,01 до 1,99 дБ (с шагом 0,01 дБ)
-Отражающий: от 0,01 до 32 дБ (с шагом 0,01 дБ)
Конец / разрыв волокна: от 3 до 20 дБ (с шагом 1 дБ)

Другие функции

Развертка в реальном времени: 1 Гц
Режимы усреднения: по времени (от 1 до 3600 сек.)
Обнаружение живого волокна: проверка наличия сигнала связи в оптическом волокне
Трассировка оверлея и сравнение

Модуль VFL (Visual Fault Locator, как стандартная функция):

Длина волны (± 20 нм)

650nm

Мощность

10 МВт, КЛАСС III B

Спектр

12km

соединитель

FC / UPC

Режим запуска

CW / 2 Гц

Модуль PM (измеритель мощности, в качестве дополнительной функции):

Диапазон длин волн (± 20 нм)

800 ~ 1700nm

Калиброванная длина волны

850/1300/1310/1490/1550/1625/1650 нм

Диапазон испытаний

Тип A: -65 ~ + 5 дБм (стандарт); Тип B: -40 ~ + 23 дБм (опционально)

разрешение

0.01дБ

точность

± 0.35dB ± 1nW

Идентификация модуляции

270 / 1k / 2kHz, Pinput≥-40dBm

соединитель

FC / UPC

Модуль LS (лазерный источник, в качестве дополнительной функции):

Рабочая длина волны (± 20 нм)

1310/1550 / 1625nm [5]

Выходная мощность

Регулируемый -25 ~ 0 дБм

точность

± 0,5 дБ

соединитель

FC / UPC

Модуль FM (оптоволоконный микроскоп, как дополнительная функция):

увеличение

400X

разрешение

1.0μm

Вид на поле

0,40 × 0.31mm

Условия хранения / работы

-18   ~ 35

измерение

235 × 95 × 30 мм

датчик

1/3 дюйма 2 миллиона пикселей

Вес

150г

USB

1.1 / 2.0

адаптер   [6]

SC-PC-F (для адаптера SC / PC)
FC-PC-F (для адаптера FC / PC)
LC-PC-F (для адаптера LC / PC)
2.5PC-M (для разъема 2,5 мм, SC / PC, FC / PC, ST / PC)

Заметки:

1 Типично, подсветка выключена, подметание остановлено на 25 градусов, типично 12 часов непрерывное тестирование.
2 Модели T40F / T43F / T45F интегрированы с оптическим фильтром, который позволяет им протестируйте сеть PON онлайн (используя длину волны 1625 нм) и не прерывайте волоконный сигнал.
3 Динамический диапазон измеряется с максимальной шириной импульса, время усреднения равно 3 минуты, SNR = 1; Разница уровней между среднеквадратичным уровнем шума и уровнем где на ближнем конце происходит обратное рассеяние.

4 Мертвая зона события измеряется с длительностью импульса 3 нс; затухание мертвых зона измеряется с длительностью импульса 5 нс.

5 Лазерный источник 1310/1550 нм использует порт OTDR1, а 1625 нм или 850/1300 нм использует порт OTDR2.
6 Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
