Быстрое понимание основных концепций

OM1, OM2 и OM3: это стандарты качества волокна, определенные Международной организацией по стандартизации/Международной электротехнической комиссией (ISO/IEC 11801) и TIA (Ассоциацией телекоммуникационной промышленности). «OM» означает «оптический многомодовый». Более высокое число указывает на лучшую производительность и поддержку более высоких скоростей передачи.

G.651: Это стандартное обозначение для "50/125". μ Термин «многомодовое волокно» был установлен Международным союзом электросвязи (ITU-T). Его можно рассматривать как общий термин или предшественника OM1, OM2, OM3 и других волокон в рамках другой системы стандартизации.

Детальный анализ различий

1. Волокно OM1 (класса ISO/IEC)

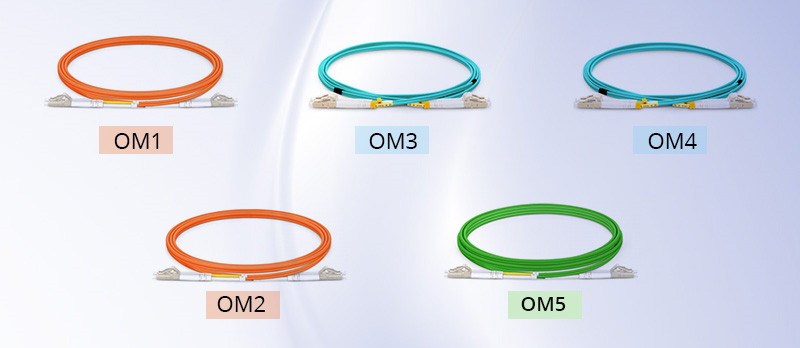

Внешний вид: Диаметр сердечника составляет 62,5 мм. μ м, диаметр облицовки составляет 125 μ м. Внешняя оболочка обычно оранжевого цвета.

Источник света и полоса пропускания: Первоначально разработан для светодиодных (LED) источников света. Его модальная полоса пропускания относительно низкая (обычно 200 МГц). · км @850 нм).

Применение: В основном используется в ранних сетях с низкой скоростью, таких как 100M Ethernet (100BASE-FX) и Token Ring.

Текущий статус: Данный продукт устарел и в значительной степени больше не используется в новых развертываниях.

2. Волокно OM2 (класса ISO/IEC)

Внешний вид: Диаметр сердечника 50 μ м, диаметр облицовки составляет 125 μ м. Внешняя оболочка обычно оранжевого цвета.

Источник света и полоса пропускания: Также разработанный в первую очередь для светодиодных источников света, по сравнению с OM1, он имеет оптимизированную полосу пропускания (модальная полоса пропускания до 500 МГц). · км @850 нм).

Применение: Поддерживает гигабитный Ethernet (1000BASE-SX), но с меньшей дальностью передачи (до примерно 550 метров).

Текущее состояние: Это волокно постепенно заменяется волокнами более высокого качества, и его применение сокращается.

3. Волокно OM3 (класса ISO/IEC) - многомодовое волокно, оптимизированное для лазерной обработки (LOMMF)

Внешний вид: Диаметр сердечника 50 μ м. Чтобы отличить его, обычно используется бирюзовая внешняя оболочка.

Основная технология: В этом ключевое отличие! Волокно OM3 специально разработано и оптимизировано для поддержки лазерных источников VCSEL (вертикально-резонаторные лазеры с поверхностным излучением). Благодаря улучшению профиля показателя преломления волокна значительно увеличивается полоса пропускания в диапазоне 850 нм (обычно достигая эффективной модовой полосы пропускания (EMB) до 2000 МГц/км).

Области применения: В основном используется для 10-гигабитного Ethernet (10GBASE-SR). Благодаря использованию оптоволокна OM3, дальность передачи данных в сети 10G может достигать 300 метров. Также обратно совместим с сетями Gigabit и 100M.

Взаимосвязь с G.651: OM3 — это улучшенная версия 50/125. μ Волокно m с характеристиками, значительно превосходящими требования более ранних стандартов G.651.

4. Волокно G.651 (рекомендация ITU-T)

Определение: ITU-T G.651 — это общая спецификация для "50/125". μ многомодовое волокно с градиентным режимом, которое было определено ранее. Оно в основном охватывает характеристики, аналогичные OM1 (62,5/125). μ м) и ОМ2 (50/125) μ м) волокна.

Классификация: В стандарте G.651 фактически существуют более подробные классификации (например, G.651.1), но в целом волокна OM1 и OM2 можно считать конкретными продуктами, соответствующими спецификации G.651.

Ключевой момент: сам по себе G.651 не является прямым эквивалентом OM3. OM3 — это новое поколение 50/125. μ Волокно m со значительно улучшенными характеристиками, и его стандарты намного превосходят первоначальное определение G.651. Позже ITU-T выпустила спецификации более высокого уровня, соответствующие OM3/OM4 (например, последующие версии G.651.1).

Обслуживание устаревших систем: Если вы обнаружите оптоволокно с оранжевой оболочкой, это, скорее всего, OM1 или OM2. Имейте в виду, что эти волокна не поддерживают передачу данных на большие расстояния по протоколу 10GbE.

Когда вы видите G.651, это может означать многомодовое волокно с характеристиками, аналогичными OM2 или более ранним волокнам, но без высокой пропускной способности, присущей OM3 и более поздним волокнам.

Проще говоря, переход от OM1 к OM3 (а затем к OM4/OM5) — это эволюционный процесс непрерывного повышения производительности для удовлетворения требований высокоскоростных сетей. G.651 — это более широкое, старое название стандарта, которое обычно соответствует OM2 и более ранним классам волокна.
